Drzwi uchylno-przesuwne

Najpopularniejsze obecnie drzwi przesuwne to tzw. PSK (Parallel-Schiebe-Kipp-Tür – drzwi równolegle przesuwno-uchylne).

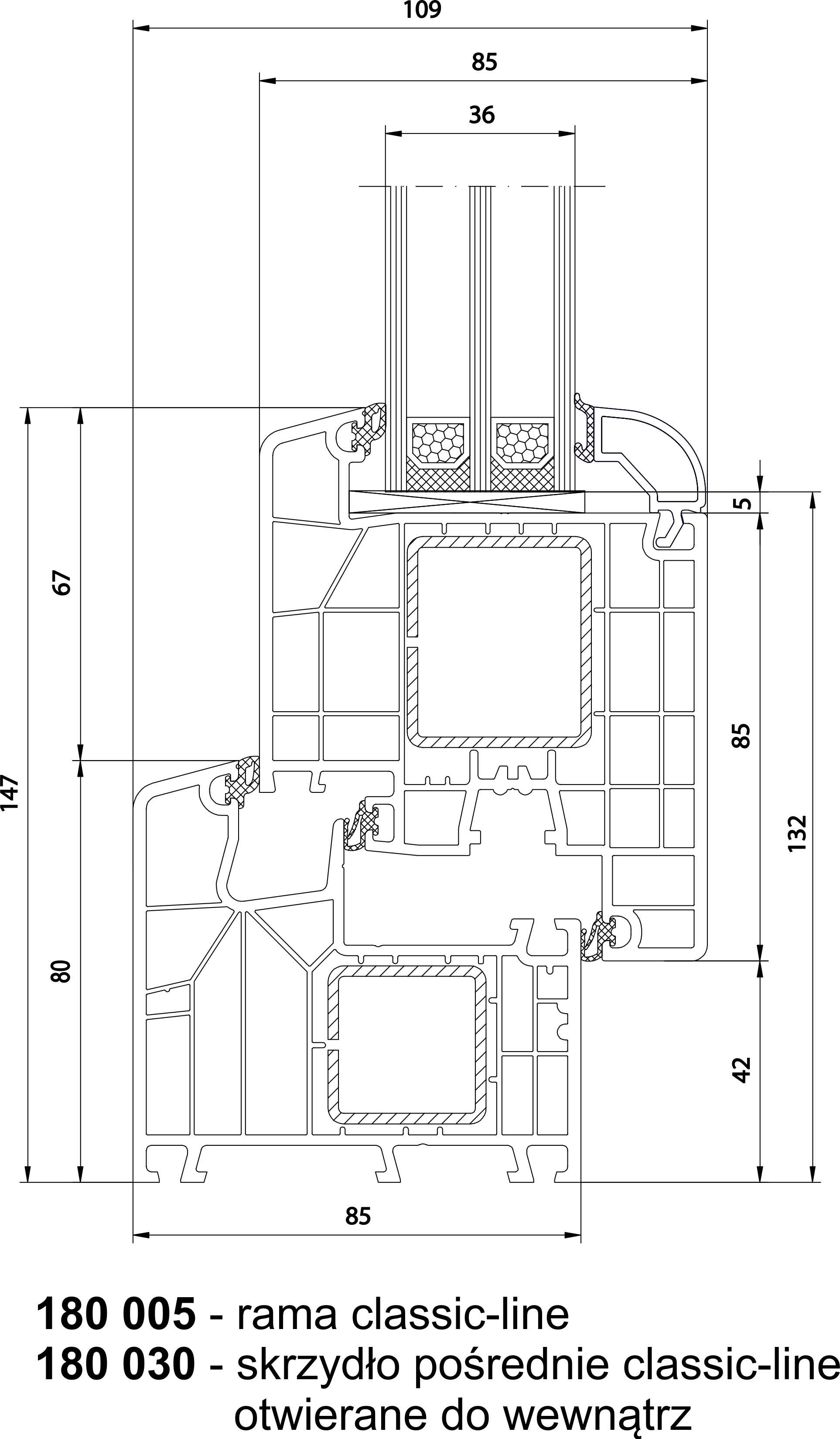

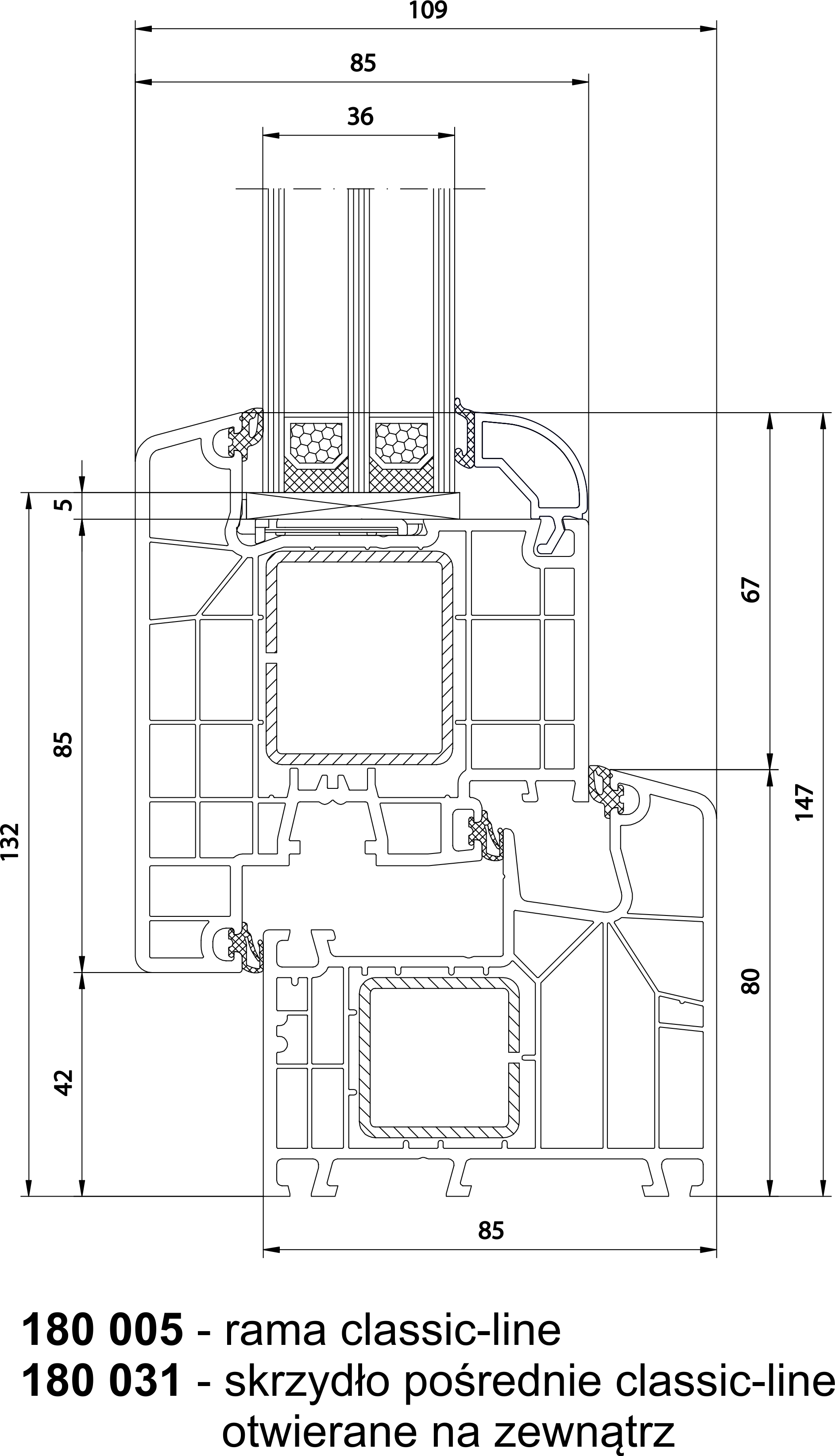

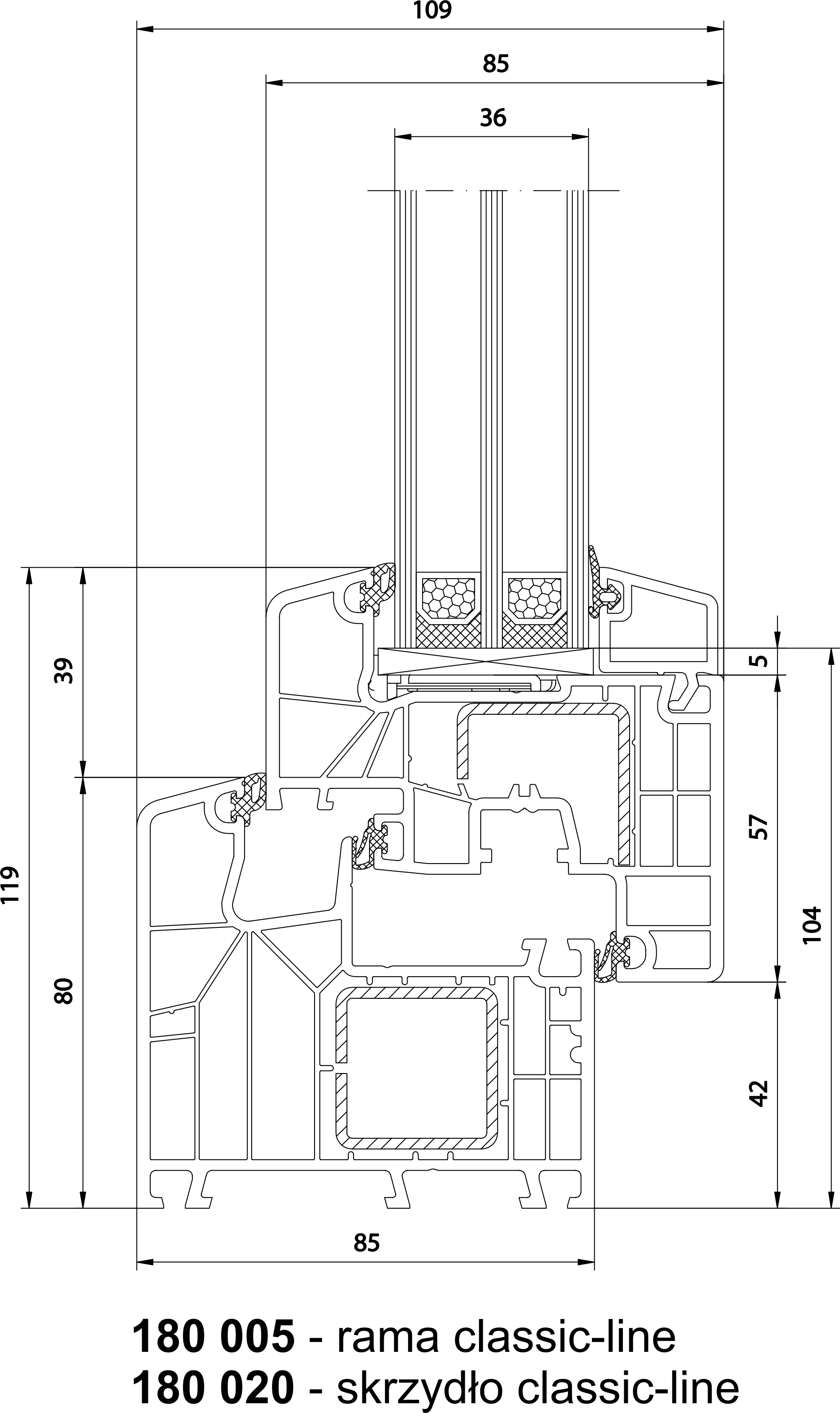

Tego typu konstrukcje buduje się przy użyciu standardowych profili okiennych. Przesuwanie skrzydeł możliwe jest dzięki zastosowaniu specjalnego mechanizmu okuć. Po przekręceniu klamki z pozycji zamkniętej skrzydło wysuwa się w głąb pomieszczenia, prostopadle do płaszczyzny okna, a następnie przesuwa w bok. Drzwi dysponują również funkcją uchyłu skrzydła.
Drzwi przesuwne PSK występują w trzech podstawowych wariantach otwierania:

• 2-kwaterowe – gdzie skrzydło przesuwa się na lewą lub prawą kwaterę stałą.
• 3-kwaterowe – gdzie środkowe skrzydło ruchome przesuwa się na lewą lub prawą kwaterę stałą.
• 4-kwaterowe – gdzie dwa środkowe skrzydła przesuwają się odpowiednio na lewą i prawą kwaterę stałą.

Wykonuje się również drzwi PSK, w których skrzydła przesuwają się na wewnętrzną stronę ściany budynku. Takie rozwiązanie umożliwia otwarcie całego otworu okiennego. W takim przypadku szyny prowadzące mechanizmu okuć muszą być przymocowane do ramy okiennej i wewnętrznej powierzchni ściany budynku. Ościeżnica musi być zamontowana w pozycji licującej z wewnętrzną płaszczyzną ściany budynku. Maksymalne wymiary skrzydeł drzwi PSK to około 1600x2100 mm lub 1400x2300 mm. Zaletami takiego rozwiązania są umiarkowana cena oraz wysoka szczelność. Wady to wysoki próg w postaci ramy okiennej oraz mogące się pojawiać przy nieumiejętnym użytkowaniu problemy z otwieraniem i zamykaniem skrzydeł.

Okucie Winkhaus - sprawność działania i stabilność konstrukcji

Przeszklenia sięgające od podłogi do sufitu to rozwiązanie eleganckie, nowoczesne i coraz bardziej popularne. Tak duże okna wpuszczają do wnętrza mnóstwa światła, zapewniają piękny widok, sprawiają, że pomieszczenia zaczynają "oddychać". Jak sprawić, by były też funkcjonalne? Doskonale sprawdzą się tu nowe okucia duoPort SK.

Okucie duoPort SK

Okucie uchylno-przesuwne duoPort SK to najnowszy tego typu produkt Winkhausa, oparty na systemie activPilot. Pozwala konstruować okna uchylno-przesuwne o wysokości skrzydła do 2,7 m, szerokość do 2 m i ciężarze nawet 200kg! Okucie charakteryzuje się największym odstawieniem skrzydła (125 mm) spośród systemów uchylno-przesuwnych dostępnych na rynku i może być stosowane do profili wielokomorowych o wysokim poziomie termoizolacyjności. Jest to ważny argument w przypadku dużych przeszkleń, gdzie straty energii mogą być znaczne.

W przypadku tak potężnych, ciężkich konstrukcji bezpieczeństwo jest kwestią podstawową. Wózki jezdne wyposażone są w zabezpieczenie na wypadek przeciążenia. Blokada błędnej obsługi uniemożliwia wystawienie skrzydła z ościeżnicy przez nieuważnego użytkownika. Stabilność i pewność funkcjonowania systemu zwiększają także: zmodyfikowane połączenie klamki z okuciem oraz nowy mechanizm przegubowy rozwórki. Okucie w wersji podstawowej wyposażone jest w solidne trzpienie ryglujące. Poziom zabezpieczenia antywłamaniowego regulujemy poprzez wymianę odpowiedniej liczby zaczepów standardowych na antywłamaniowe. Wersja duoPort SK 160 Z spełnia wymagania norymy DIN V ENV 1627-1630 w klasie odporności 2. Charakterysyczną cechą okucia duoPort SK jest wyjątkowa płynność funkcjonowania. Średnica rolek wózków jezdnych została zwiększona o 20 proc. w porównaniu do dotychczas stosowanych rozwiązań. Ta zmiana konstrukcyjna spowodowała podwyższenie komfortu użytkowania drzwi przesuwnych: skrzydło przesuwa się lekko i bezszelestnie. Do skrzydeł o ciężarze powyżej 160 kg stosuje się stabilne podwójne wózki w jednoczęściowym korpusie, które gwarantują komfort przesuwania nawet bardzo ciężkich drzwi.

Drzwi podnośno-przesuwne

Ostatnie dwadzieścia lat, to nie tylko istotne zmiany w sytuacji politycznej i gospodarczej Polski, to także czas zdecydowanych zmian w sposobie myślenia o architekturze. Po pierwsze, mimo że nadal najpopularniejsze jest budowanie według tak zwanych projektów gotowych, kształty i konstrukcje pojedynczych domów oraz całe dzielnice przestają przypominać osiedla złożone wyłącznie z „kostek rubika”. Po drugie zdecydowanie zaznacza się chęć współpracy inwestorów z architektami w planowaniu i zagospodarowaniu powstających przestrzeni mieszkalnych i użytkowych.

Jednym z takich rozwiązań okiennych robiącym karierę w Polsce są unoszono-przesuwne drzwi balkonowe z PVC, nazywane potocznie drzwiami HST. Wyrób powszechnie stosowany w innych krajach, u nas jest jeszcze nadal czymś o czym wiele się mówi, trochę pisze, a niewielu go widziało. Drzwi HST, to produkt przeznaczony przede wszystkim dla inwestorów wymagających. Wymagających wysokiej jakości wyrobów po to, by w finalnym efekcie otrzymać budynek całkowicie zgodny z ich oczekiwaniami użytkowymi, a przede wszystkim funkcjonalnymi w zakresie optymalnego wykorzystania powierzchni mieszkalnej i możliwości jej samodzielnego kształtowania.

Okucie Winkhaus - bezpieczeństwo i komfort użytkowania

Przeszklenia sięgające od podłogi do sufitu to rozwiązanie eleganckie, nowoczesne i coraz bardziej popularne. Tak duże okna wpuszczają do wnętrza mnóstwa światła, zapewniają piękny widok, sprawiają, że pomieszczenia zaczynają "oddychać". Jak sprawić, by były też funkcjonalne? Doskonale sprawdzą się tu nowe okucia duoPort SK.

Specjalistyczne okucia okienne gwarantują, że skrzydła swobodnie i bez najmniejszego oporu przesuwają się względem siebie lub względem nieotwieranych części konstrukcji. W tym rozwiązaniu uszczelnienie realizowane jest za pomocą zintegrowanych uszczelek, co gwarantuje wysoką szczelność. Odpowiednia szczelność przestrzeni pomiędzy poruszającymi się skrzydłami drzwi HST w chwili gdy pozostają one w pozycji zamkniętej zapewniona jest przez specjalny układ nakładających się na siebie zaczepów wyposażonych w system uszczelek przylgowych.

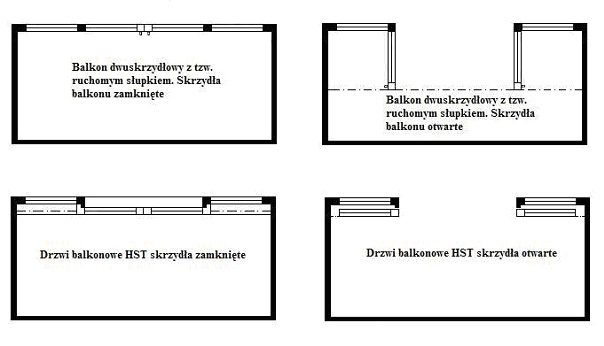

Poniższy rysunek mówi właściwie wszystko o zaletach drzwi HST w kształtowaniu powierzchni użytkowej i mieszkalnej. Będące alternatywą dla drzwi przesuwnych klasyczne drzwi balkonowe, po otwarciu skrzydeł, wchodzą bardzo głęboko w przestrzeń mieszkalną determinując różne możliwe rozwiązania związane z zagospodarowaniem wnętrz pomieszczeń. Mimo większej głębokości zabudowy od klasycznych drzwi balkonowych, to właśnie drzwi HST pozostawiają więcej swobody w dysponowaniu powierzchnią.



Jeśli do tego dodamy nieograniczoną wręcz ilość światła dziennego docierającą do pomieszczeń przez olbrzymie przeszklone powierzchnie skrzydeł i likwidację ewentualnych barier komunikacyjnych poprzez niskoprogową konstrukcję drzwi, to czegóż można oczekiwać więcej od drzwi balkonowych.

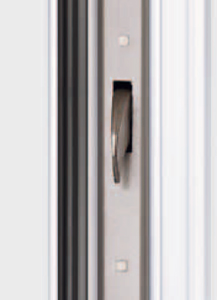

Zamek wielopunktowy z ryglami masywnymi

Wysoki komfort zamykania gwarantuje stożkowy kształt rygli masywnych oraz możliwość regulacji docisku skrzydła do ościeżnicy (na zaczepach i listwach ramowych). Dobrze przemyślana konstrukcja mechanizmu zamka hookLock M sprawia, że w pozycji zaryglowanej na zabierak wkładki patentowej nie działają żadne siły, a klucz daje się łatwo włożyć do zamka.

Zamek wielopunktowy ze sztywnym łańcuchem

Spojrzenie przez judasza nie zawsze pozwala zorientować się, jakie zamiary ma stojąca za drzwiami osoba. Zamek z tzw. sztywnym łańcuchem to wygodne i bezpieczne rozwiązanie. Pozwala otworzyć drzwi do pewnej szerokości, uniemożliwiając wtargnięcie do mieszkania osobie stojącej po drugiej stronie.

Blokadę nazwaną "sztywnym łańcuchem" odryglowuje się podczas odkluczania drzwi od zewnątrz lub za pomocą eleganckiej gałki montowanej po wewnętrznej stronie drzwi.

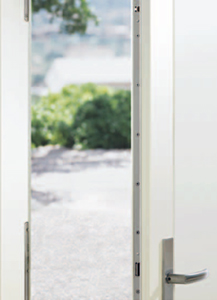

Zamek wielopunktowy z automatycznym ryglowaniem

Zamki autoLock z automatycznym ryglowaniem to bardzo wygodne rozwiązanie. Gdy nie mamy czasu, by zamknąć drzwi kluczem, wystarczy je zatrzasnąć, a zamek zarygluje się automatycznie. Tak pozostawione drzwi spełniają wymagania normy EN 1627 w 2 klasie odporności.

Jak to się dzieje? Po zamknięciu drzwi automatycznie wysuwają się z zamka 2 masywne rygle i bezpiecznie ryglują drzwi. Odryglowanie następuje przez naciśnięcie klamki, dlatego taki zamek stosujemy zwykle w kombinacji z klamko-pchaczem lub pochwytem od zewnątrz.
Rygle masywne skutecznie zapobiegają wyważeniu skrzydła z ościeżnicy także wówczas, gdy drzwi nie zostały zamknięte kluczem. Rygle są zablokowane w położeniu końcowym, dlatego ich cofnięcie przy pomocy karty lub innych przedmiotów jest bardzo utrudnione. Dodatkowym zabezpieczeniem (3 punktem ryglującym) jest rygiel środkowy. Wystarczy jeden obrót kluczem, aby rygiel wysunął się do końca i zaryglował drzwi w części środkowej. Zamek autoLock AV2 z dwoma ryglami masywnymi i jednym ryglem środkowym zapewnia wysoką odporność na włamanie. Posiada dodatkowe zabezpieczenie przed niezamierzonym wysunięciem rygli masywnych i uszkodzeniem ościeżnicy, zapewniając wysoki komfort zamykania.

Zamek autoLock AV2 posiada atest bezpieczeństwa w klasie A wydany przez niemiecką jednostkę certyfikującą VdS.
Kompatybilne z innymi zamkami Winkhaus

Zamek autoLock

Zamek autoLock AV2 ma takie same wymiary i identyczny układ otworów jak zamek hookLock M z 3 punktami ryglującymi. Kolejną zaletą jest możliwość stosowania standardowych zaczepów i listew ramowych. Tolerancja regulacji docisku skrzydła do ościeżnicy na zaczepach wynosi +/- 2 mm.

• automatyczne ryglowanie (2 ryglami masywnymi) po domknięciu drzwi
• zablokowane rygle masywne zabezpieczone przed manipulacją z zewnątrz
• odpowiedni dla drzwi o podwyższonej odporności na włamanie (WK 2 i WK 3 wg EN 1627)
• możliwość łączenia z innymi zamkami i elementami ramowymi Winkhaus
• wariant autoLock AV2OR 179 (bez rygla środkowego) odpowiada wymaganiom normy EN 179 i może być stosowany w drzwiach ewakuacyjnych
• możliwość zamontowania elektrorygla (blueMatic EAV)
• wygodne, bezdotykowe odryglowywanie drzwi wejściowych za pośrednictwem napędu elektrycznego

Zamek wielopunktowy automatycznie ryglujący z otwieraniem elektrycznym

Automatycznie ryglujący zamek 3 -punktowy blueMatic EAV z otwieraniem elektrycznym to wyjątkowo komfortowe rozwiązanie. W momencie domknięcia drzwi dochodzi do ich automatycznego zaryglowania przez zapadkę (w środkowej części) i 2 rygle masywne (u góry i na dole skrzydła). Kształt rygli masywnych i konstrukcja części ramowych pozwala na uzyskanie trudnego do sforsowania połączenia skrzydła z ościeżnicą.

Otwieranie zaryglowanych drzwi od zewnątrz odbywa się przy użyciu silnika elektrycznego 12V, który powoduje cofnięcie rygli masywnych i zapadki. Sterować otwarciem zamka można przy pomocy pilota, transpondera lub innych urządzeń do otwierania bez użycia klucza. Od wewnątrz - drzwi otwieramy tradycyjnie przy pomocy klamki.


Wysoki poziom bezpieczeństwa i komfortu

Zamek 3-punktowy blueMatic EAV z otwieraniem elektrycznym utrudnia próby wyważenia skrzydła z ościeżnicy przy użyciu narzędzi. Rygle masywne są zablokowane w położeniu końcowym, co czyni je w wysokim stopniu odpornymi na próby ingerencji podejmowane różnymi przedmiotami, a także na otwieranie przy pomocy karty kredytowej.
Ręczne przekręcenie klucza we wkładce powoduje wysunięcie rygla głównego, stanowiącego dodatkowe zabezpieczenie drzwi w części środkowej.
Zamek blueMatic EAV charakteryzuje wysoka odporność na włamanie, potwierdzona certyfikatami renomowanych instytutów. Zamek posiada certyfikat VdS (niemiecka organizacja ubezpieczycieli - Verband der Versicherer) klasy A.
Na wyjątkową wygodę użytkowania zamków blueMatic wpływ ma nie tylko automatyczne ryglowanie, ale i blokada niezamierzonego wysunięcia rygli, która pozwala uniknąć ewentualnego uszkodzenia ościeżnicy.

Kompatybilność

Zamek automatyczny blueMatic EAV ma identyczne wymiary, a zatem wymaga takich samych frezowań, jak standardowe zamki 3-punktowe hookLock M. Co ważne, w kombinacji z tego typu zamkami stosuje się zaczepy i listwy ramowe ze standardowej oferty firmy Winkhaus. Zaczepy z regulacją docisku skrzydła do ościeżnicy pozwalają kompensować różnice wymiarowe w zakresie +/- 2mm.

• automatyczne ryglowanie dwoma ryglami masywnymi w momencie domknięcia drzwi
• wysoka odporność na włamanie (klasa 2 lub 3 wg ENV 1627-1630)
• wysoki poziom zabezpieczenia przed otwieraniem manipulacyjnym
• dzięki modułowej budowie zamków Winkhaus istnieje możliwość wyposażenia zamka autoLock AV2 w silnik i uzyskanie dodatkowej funkcji otwierania elektrycznego
• bezdotykowe odryglowanie drzwi wejściowych (rygle masywne i zapadka) silnikiem elektrycznym
• kompatybilny z innymi produktami z oferty zamków wielopunktowych Winkhaus.
