Klassische Türen

Aluplast Ideal 7000 ermöglicht neue Ausführungen von Außentüren. Dank der Mehrkammer-Konstruktion mit der Bautiefe 85mm und Einsatz der Glaspakete bis 50mm konnte herausragende Wärmedämmung mit einem Uf -Wert von 1,2 W/m²K erreicht werden.

Barrieren abschaffen

Es sind Glas- und Füllungsstärken von 41 bis 51 mm möglich, so können die Hausfassaden beliebig und gleichzeitig harmonisch gestaltet werden.

Niedrige Haustür-Schwelle entspricht den Anforderungen zum barrierefreien Bauwesen und ermöglicht die reibungslose Nutzung, ihre Form lässt auch viele andere Systemprofile einsetzen wie z.B. Verbreiterungen. Der breite Wetterschenkel sorgt für freien Wasserabfluss nach außen.

Das neue Türflügelprofil Ideal 7000 für Aufsatzfüllungen, die den Flügel vollständig verdecken.

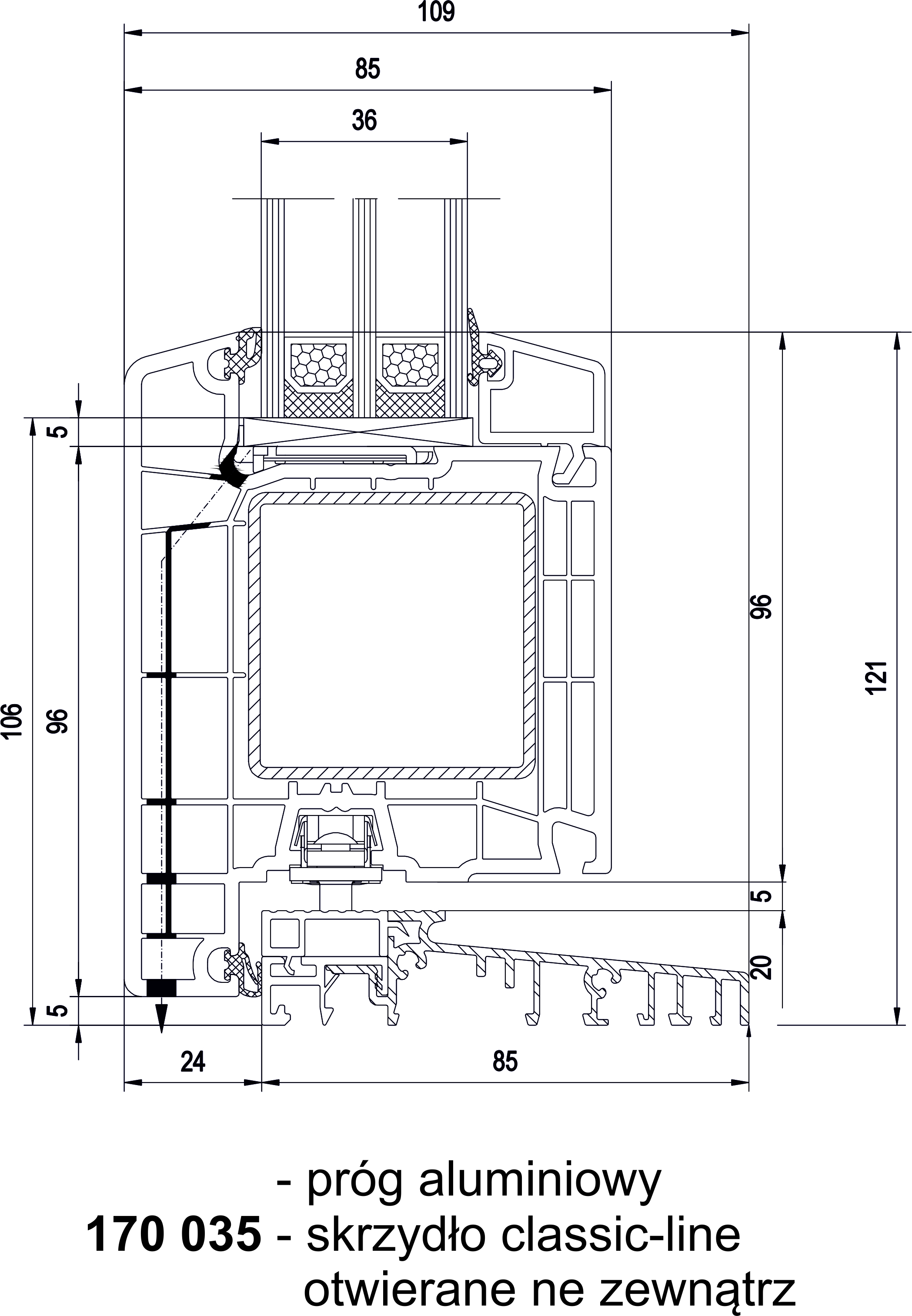

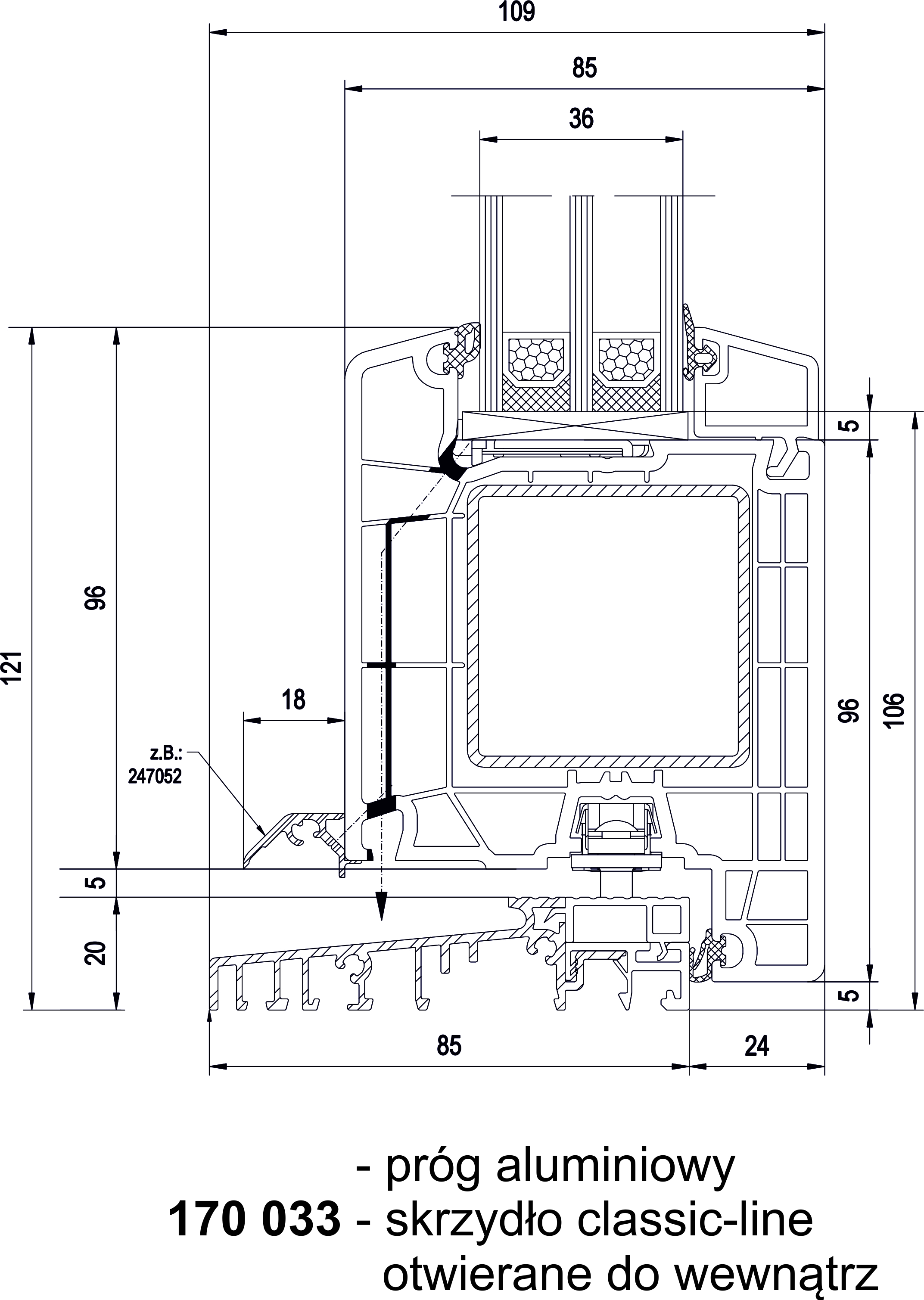

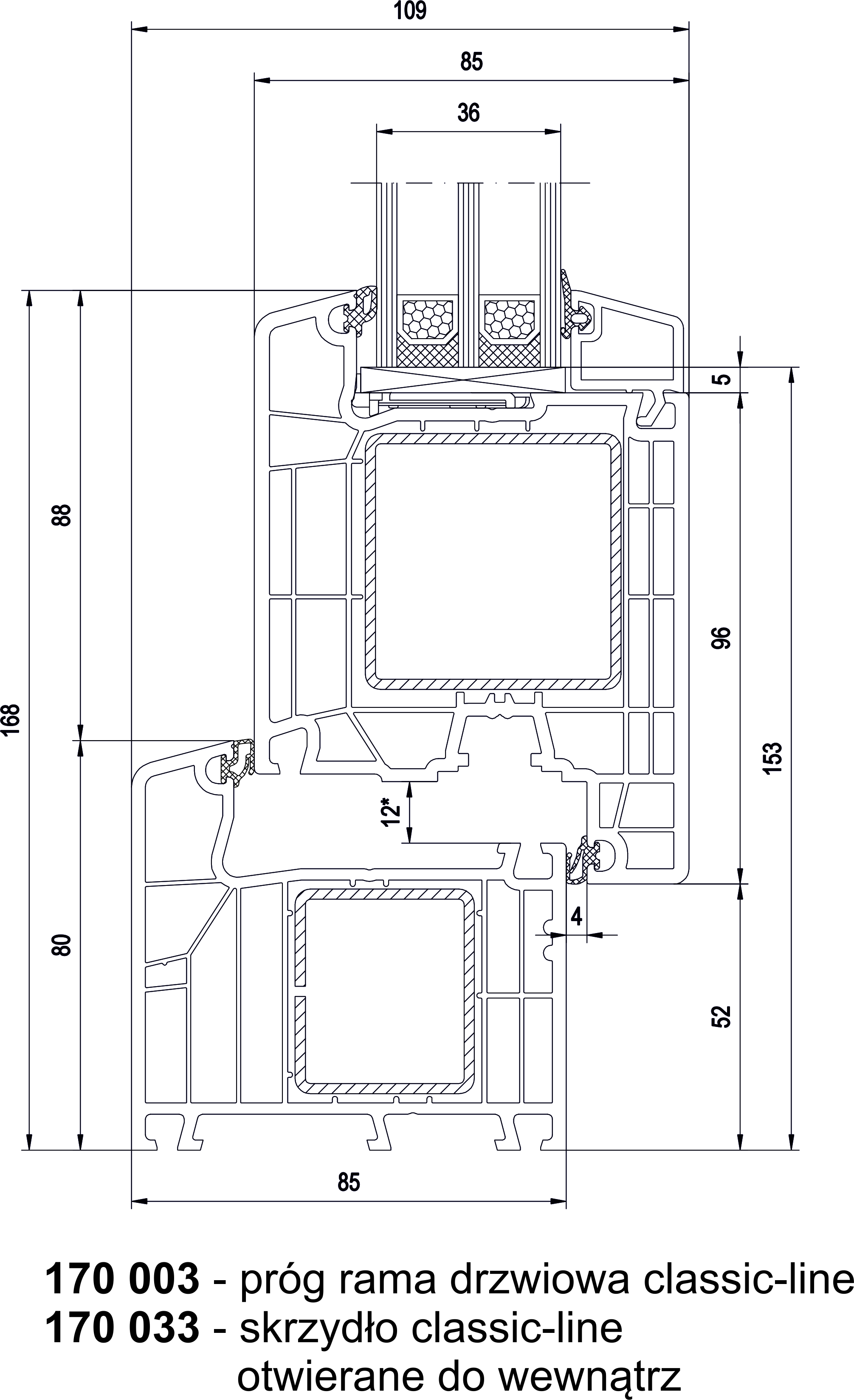

Aluplast Ideal 7000 85mm

Aluplast Ideal 7000 85mm. Eine neue Systemlösung für elegante Eingangstüren mit einfachem Design, gedacht für Außentüren mit Aufsatzfüllungen. Die von Aluplast mit allen marktführenden Produzenten der Füllungen entworfene Lösung, mit einem durchdachten Ergebnis: ein neuer Flügel mit der Bautiefe von 81mm lässt alle populären Füllungen ohne Austausch der Dichtung einsetzen.

Aluplast Aufsatzfüllung

Aluplast Aufsatzfüllung

Die Parallel-Schiebe-Kipptür

Die zur Zeit populärste Lösung wird als PSK (Parallel-Schiebe-Kipp-Tür) bezeichnet.

Die Konstruktionen werden mit Standard-Fensterprofilen gebaut. Das Verschieben des Flügels ist durch Einsatz von speziellen Beschägen möglich. Beim Aufmachen verschiebt sich der Flügel ins Rauminnere und danach zur Seite. Die Tür verfügt auch über die Kippfunktion.







Die PSK-Anlagen werden in 3 Varianten angeboten:

• 2-teilige Ausführung – der Flügel wird nach links bzw. Rechts geschoben
• 3-teilige Ausführung – der in der Mitte befindliche Flügel wird nach links bzw. rechts geschoben
• 4-teilige Ausführung – die in der Mitte befindlichen 2 Flügel werden nach links und rechts geschoben

Winkaus-Beschlag – große Funktionstüchtigkeit und Stabilität der Konstruktion.

Moderne Architektur setzt auf großflächige Fensterelemente, vom Fußboden bis an die Decke, die hohen Ansprüchen an Design, Sicherheit, Komfort und Energieeffizienz gerecht werden. Daher bietet Winkhaus mit duoPort SK ein neues, komfortables Beschlagsystem für zeitgemäße Fenstertüren, die viel Licht im Raum und schöne Aussichten garantieren.

Beschlagsystem duoPort SK

Das Beschlagsystem duoPort PAS ist die neueste Lösung von Winkhaus. Denn der activPilot Zentralverschluss ermöglicht neben den Funktionen Öffnen, Schieben und Verriegeln auch die Parallelabstellung des Tierelementes, auch bei der Flügelhöhe von 2,7 Meter und der Breite bis 2 Meter. Alle Funktionen werden durch einen einfachen Handhebel gesteuert, und dabei lassen sich bis zu 200 kg schwere Schiebeelemente komfortabel bewegen. Durch die Abstellweite von 125 mm ist das duoPort SK Beschlagsystem vielseitig einsetzbar, u.a. bei hochwarmedämmenden Profilen, wenn die Energieeffizienz besonders große Rolle spielt.

Bei so großen und schweren Konstruktionen ist die Sicherheit und Zuverlässigkeit eine der wichtigsten Fragen. Leichterer, sanfter Lauf durch bewahrte Scheren- und Laufwerkskonstruktion garantiert sicheren Bedienkomfort beim Schieben und Lüften, activPilot Fehlschaltsicherung verhindert Fehlbedienungen. Die Beschlagserie duoPort SK lässt sich sehr einfach an konkrete Sicherheitsanforderungen anpassen. Die Basisvariante des duoPort SK Systems verfügt bereits über solide Pilzkopfverschlussbolzen. Durch die allseitige Ausstattung mit Sicherheitsschließblechen lässt sich die Einbruchhemmungklasse nach DIN EN 1627–1630 bis zu RC2 realisieren realisieren. Die Kombination des activPilot Achtkantverschlußbolzens mit Spaltüftungsschließteilen aus Stahl sorgt schon in der Standardausführung für eine erhöhte Grundsicherheit. Die stabilen Laufwerke sind mit 28 mm großen Rollen ausgestattet und sorgen für leichtgängiges und lautloses Auf- und Zugleiten des Flügels.

Harmonia przestrzeni, sprawność działania, trwałość i komfort użytkowania

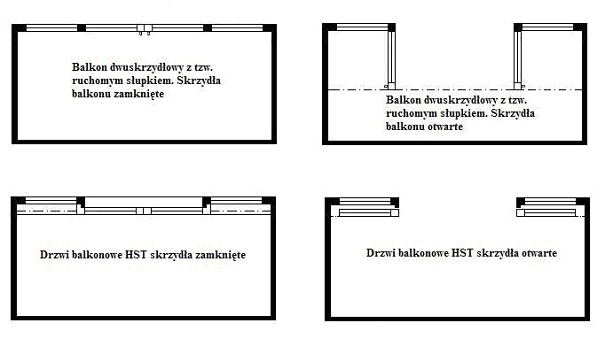

Lichtdurchflutete Räume und schöne Ausblicke in die Natur schafft die neue Hebeschiebetür durch große Öffnungen. Sie ist speziell für die Durchgänge zu Terrassen, Balkone und Gärten konzipiert. Selbst bei Flügelgrößen von 3,00 m x 2,50 m lässt sie sich einfach und ohne Kraftanstrengung öffnen und schließen und ermöglicht einen fließenden und barrierefreien Übergang nach draußen. Ein weiterer Vorteil ist ihre platzsparende Funktionsweise: der Flügel wird parallel zur festverglastem Scheibe geöffnet und nimmt somit keinen Raum in Anspruch. Das Ergebnis: großzügige Raumkonzepte mit einem Mehrwert an Wohnqualität! Die populärsten HST-Konstruktionen sind:

• 2-teilig – mit einem oder zwei beweglichen Flügeln,
• 4-teilig – mit zwei mittleren oder allen beweglichen Flügeln.

Vorteile dieser Konstruktion:
• möglich sind sehr große Verglasungen,
• maximale Dichtigkeit,
• gute Wärmedämmung,
• niedrige Schwelle.

Die Hebe-Schiebetüren ist eine der populärsten Lösungen im Kunststoffsystemen, auch für die anspruchsvollsten Investoren. Mit einem leichtgängigen Hebemechanismus lassen sich auch große, zimmer-hohe Schiebeelemente spielend bewegen. Die große, weiträumige Öffnung schafft ohne störende Stufe eine Verbindung von innen nach außen. Ein Gefühl von Freiheit und Größe befreit Raum und Geist.

Sicherheit und Bedienungskomfort

Lassen Sie die Sonne in Ihr Haus! Lichtdurchflutete Räume und schöne Ausblicke in die Natur schafft die Hebeschiebetür durch große Öffnungen Sie ist speziell für die Durchgänge zu Terrassen, Balkone und Gärten konzipiert und lässt sich einfach und ohne Kraftanstrengung öffnen und schließen und ermöglicht einen fließenden und barrierefreien Übergang nach draußen. Ein weiterer Vorteil ist ihre platzsparende Funktionsweise: der Flügel wird parallel zur festverglastem Scheibe geöffnet und nimmt somit keinen Raum in Anspruch. Das Ergebnis: großzügige Raumkonzepte mit einem Mehrwert an Wohnqualität!

Geprüfte Bestwerte für Wind- und Schlagregendichtigkeit, Einbruchschutz und optimalen Schallschutz auch bei maximalen Baugrößen - einzigartig im Bereich der Hebeschiebetüren!

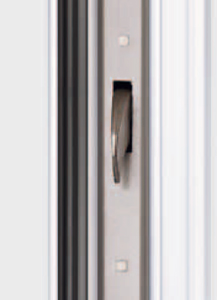

Zamek wielopunktowy z ryglami masywnymi

Wysoki komfort zamykania gwarantuje stożkowy kształt rygli masywnych oraz możliwość regulacji docisku skrzydła do ościeżnicy (na zaczepach i listwach ramowych). Dobrze przemyślana konstrukcja mechanizmu zamka hookLock M sprawia, że w pozycji zaryglowanej na zabierak wkładki patentowej nie działają żadne siły, a klucz daje się łatwo włożyć do zamka.

Zamek wielopunktowy ze sztywnym łańcuchem

Spojrzenie przez judasza nie zawsze pozwala zorientować się, jakie zamiary ma stojąca za drzwiami osoba. Zamek z tzw. sztywnym łańcuchem to wygodne i bezpieczne rozwiązanie. Pozwala otworzyć drzwi do pewnej szerokości, uniemożliwiając wtargnięcie do mieszkania osobie stojącej po drugiej stronie.

Blokadę nazwaną "sztywnym łańcuchem" odryglowuje się podczas odkluczania drzwi od zewnątrz lub za pomocą eleganckiej gałki montowanej po wewnętrznej stronie drzwi.

Zamek wielopunktowy z automatycznym ryglowaniem

Zamki autoLock z automatycznym ryglowaniem to bardzo wygodne rozwiązanie. Gdy nie mamy czasu, by zamknąć drzwi kluczem, wystarczy je zatrzasnąć, a zamek zarygluje się automatycznie. Tak pozostawione drzwi spełniają wymagania normy EN 1627 w 2 klasie odporności.

Jak to się dzieje? Po zamknięciu drzwi automatycznie wysuwają się z zamka 2 masywne rygle i bezpiecznie ryglują drzwi. Odryglowanie następuje przez naciśnięcie klamki, dlatego taki zamek stosujemy zwykle w kombinacji z klamko-pchaczem lub pochwytem od zewnątrz.
Rygle masywne skutecznie zapobiegają wyważeniu skrzydła z ościeżnicy także wówczas, gdy drzwi nie zostały zamknięte kluczem. Rygle są zablokowane w położeniu końcowym, dlatego ich cofnięcie przy pomocy karty lub innych przedmiotów jest bardzo utrudnione. Dodatkowym zabezpieczeniem (3 punktem ryglującym) jest rygiel środkowy. Wystarczy jeden obrót kluczem, aby rygiel wysunął się do końca i zaryglował drzwi w części środkowej. Zamek autoLock AV2 z dwoma ryglami masywnymi i jednym ryglem środkowym zapewnia wysoką odporność na włamanie. Posiada dodatkowe zabezpieczenie przed niezamierzonym wysunięciem rygli masywnych i uszkodzeniem ościeżnicy, zapewniając wysoki komfort zamykania.

Zamek autoLock AV2 posiada atest bezpieczeństwa w klasie A wydany przez niemiecką jednostkę certyfikującą VdS.
Kompatybilne z innymi zamkami Winkhaus

Zamek autoLock

Zamek autoLock AV2 ma takie same wymiary i identyczny układ otworów jak zamek hookLock M z 3 punktami ryglującymi. Kolejną zaletą jest możliwość stosowania standardowych zaczepów i listew ramowych. Tolerancja regulacji docisku skrzydła do ościeżnicy na zaczepach wynosi +/- 2 mm.

• automatyczne ryglowanie (2 ryglami masywnymi) po domknięciu drzwi
• zablokowane rygle masywne zabezpieczone przed manipulacją z zewnątrz
• odpowiedni dla drzwi o podwyższonej odporności na włamanie (WK 2 i WK 3 wg EN 1627)
• możliwość łączenia z innymi zamkami i elementami ramowymi Winkhaus
• wariant autoLock AV2OR 179 (bez rygla środkowego) odpowiada wymaganiom normy EN 179 i może być stosowany w drzwiach ewakuacyjnych
• możliwość zamontowania elektrorygla (blueMatic EAV)
• wygodne, bezdotykowe odryglowywanie drzwi wejściowych za pośrednictwem napędu elektrycznego

Zamek wielopunktowy automatycznie ryglujący z otwieraniem elektrycznym

Automatycznie ryglujący zamek 3 -punktowy blueMatic EAV z otwieraniem elektrycznym to wyjątkowo komfortowe rozwiązanie. W momencie domknięcia drzwi dochodzi do ich automatycznego zaryglowania przez zapadkę (w środkowej części) i 2 rygle masywne (u góry i na dole skrzydła). Kształt rygli masywnych i konstrukcja części ramowych pozwala na uzyskanie trudnego do sforsowania połączenia skrzydła z ościeżnicą.

Otwieranie zaryglowanych drzwi od zewnątrz odbywa się przy użyciu silnika elektrycznego 12V, który powoduje cofnięcie rygli masywnych i zapadki. Sterować otwarciem zamka można przy pomocy pilota, transpondera lub innych urządzeń do otwierania bez użycia klucza. Od wewnątrz - drzwi otwieramy tradycyjnie przy pomocy klamki.


Wysoki poziom bezpieczeństwa i komfortu

Zamek 3-punktowy blueMatic EAV z otwieraniem elektrycznym utrudnia próby wyważenia skrzydła z ościeżnicy przy użyciu narzędzi. Rygle masywne są zablokowane w położeniu końcowym, co czyni je w wysokim stopniu odpornymi na próby ingerencji podejmowane różnymi przedmiotami, a także na otwieranie przy pomocy karty kredytowej.
Ręczne przekręcenie klucza we wkładce powoduje wysunięcie rygla głównego, stanowiącego dodatkowe zabezpieczenie drzwi w części środkowej.
Zamek blueMatic EAV charakteryzuje wysoka odporność na włamanie, potwierdzona certyfikatami renomowanych instytutów. Zamek posiada certyfikat VdS (niemiecka organizacja ubezpieczycieli - Verband der Versicherer) klasy A.
Na wyjątkową wygodę użytkowania zamków blueMatic wpływ ma nie tylko automatyczne ryglowanie, ale i blokada niezamierzonego wysunięcia rygli, która pozwala uniknąć ewentualnego uszkodzenia ościeżnicy.

Kompatybilność

Zamek automatyczny blueMatic EAV ma identyczne wymiary, a zatem wymaga takich samych frezowań, jak standardowe zamki 3-punktowe hookLock M. Co ważne, w kombinacji z tego typu zamkami stosuje się zaczepy i listwy ramowe ze standardowej oferty firmy Winkhaus. Zaczepy z regulacją docisku skrzydła do ościeżnicy pozwalają kompensować różnice wymiarowe w zakresie +/- 2mm.

• automatyczne ryglowanie dwoma ryglami masywnymi w momencie domknięcia drzwi
• wysoka odporność na włamanie (klasa 2 lub 3 wg ENV 1627-1630)
• wysoki poziom zabezpieczenia przed otwieraniem manipulacyjnym
• dzięki modułowej budowie zamków Winkhaus istnieje możliwość wyposażenia zamka autoLock AV2 w silnik i uzyskanie dodatkowej funkcji otwierania elektrycznego
• bezdotykowe odryglowanie drzwi wejściowych (rygle masywne i zapadka) silnikiem elektrycznym
• kompatybilny z innymi produktami z oferty zamków wielopunktowych Winkhaus.
